アンテナタワー/アンテナ昇降機(暗室用/オープンサイト)

アンテナタワー 暗室用

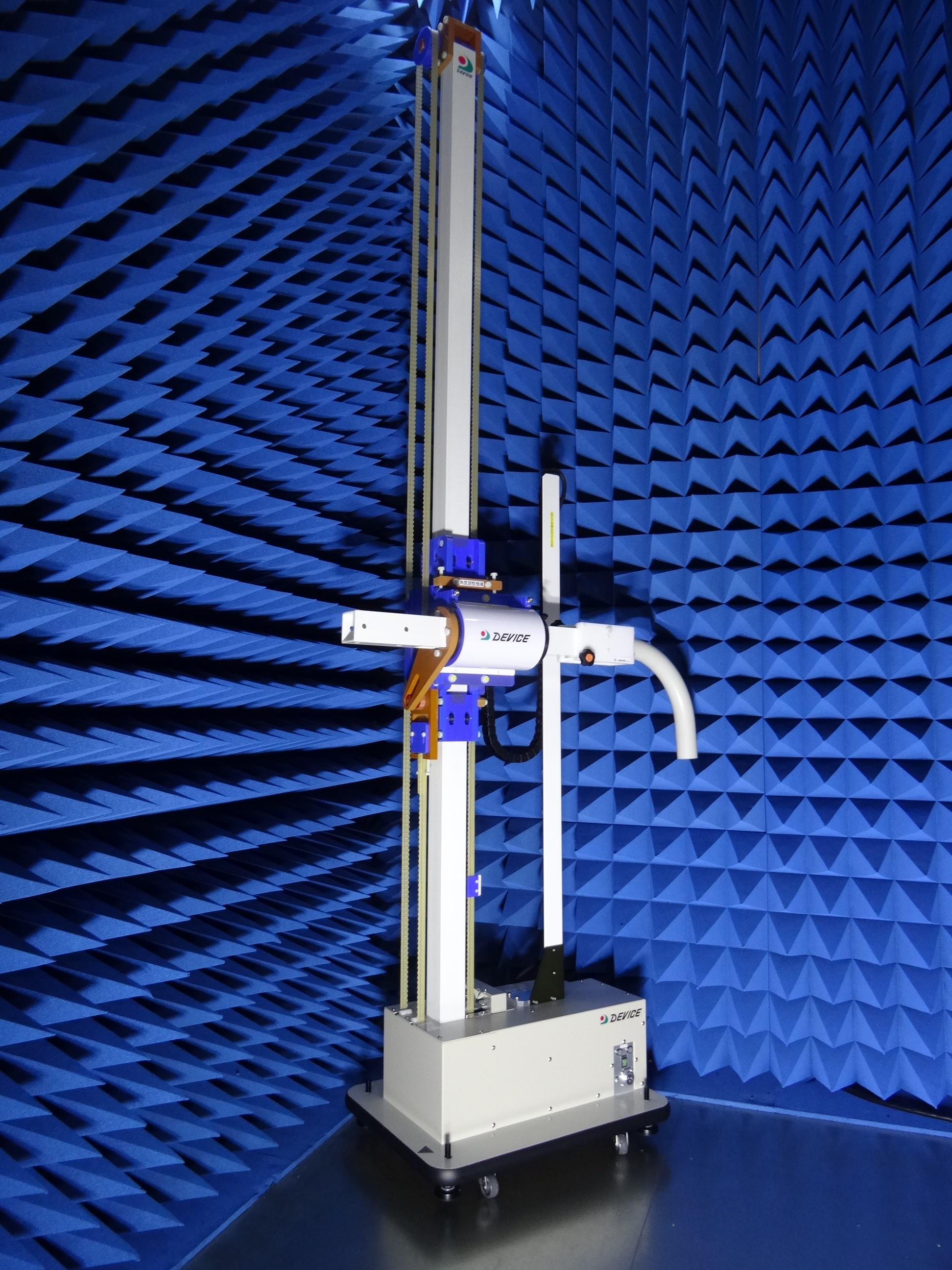

DW3259AV2/O アンテナタワー
●CISPR25適合
●床上約1~4m昇降
●分解能1mm
●VH精度±0.2°以内
●可変速
●アンテナ許容質量 10kg以下
カタログ
株式会社デバイス製アンテナタワー(暗室用)を使用するメリットは?

●多数納品実績あり
官公庁、都道府県工業技術センター、国公立/私立大学、国内一流民間企業様に多数納入しております。
大変ご好評いただいており、自信をもってお勧めできる製品です。

●アンテナの傾きの心配無用
アンテナの重みによる水平ステーのたわみを微調整できるので、アンテナを水平に保つことができます。

●高精度な測定が可能
分解能は1mm。V/Hセンサーの偏波切換精度は±0.2°
1GHz以上の測定の場合、高精度な測定が可能です。

●思い通りにポジショニング
アンテナ位置をポジションコントローラから1mm単位で指定し、
思い通りの位置に正確にポジショニングできます。

●万全なノイズ対策
10KHz〜6GHzのノイズ対策をして出荷しております。CISPR25に基づいた
厳しい規格に対応しております。

●他社製のタワーからの入れ替えも可能
他社製のタワーから弊社タワーに入れ替えをご希望のお客様には
ソフトウェアの調整が必要となります。お気軽にお問い合わせください。

アンテナアダプタ

ADP0051(φ22)(φ35)アンテナアダプタ
●バイコニカル・ログペリアンテナ等の丸棒タイプ用

A08049 アンテナアダプタ
●バイコニカル・ログペリ・
 可変長ダイポールアンテナ用
●φ22mm、φ53mm

オープンサイト用

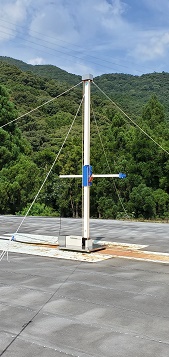

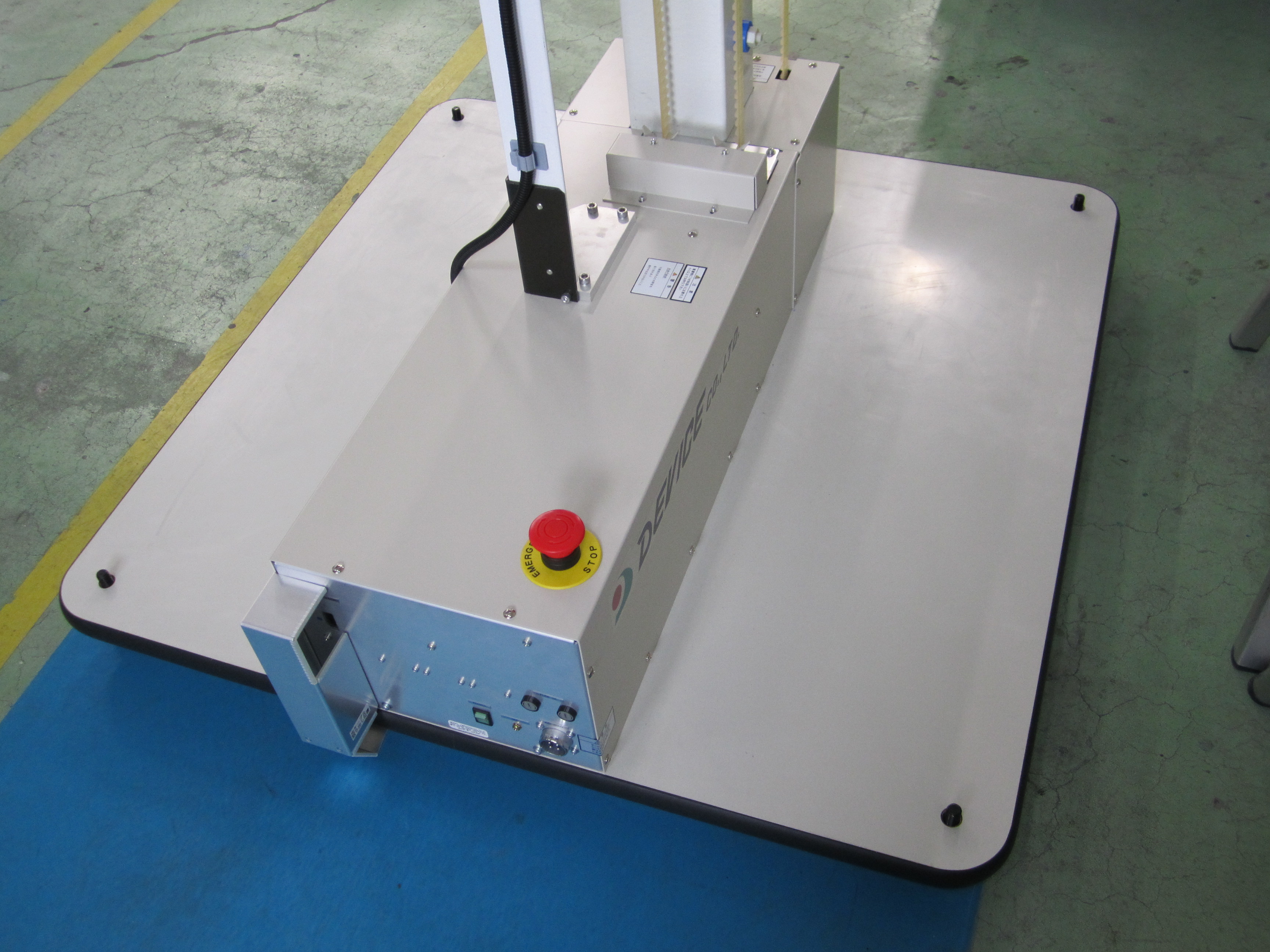

DW2251BW2 アンテナタワー
●床置きタイプ
●床上約1~4m昇降
●2段変速
●原点センサー付き
●3相AC200V
タワーの高さ 約4.7m
ステーの長さ 2.0m
受信昇降高さ 床上約1m〜4m
昇降速度
2段変速
約0.125m/s,約0.042m/s(50MHz)
約0.143m/s,約0.048m/s(60MHz)
昇降時間
2段変速
約8s/m, 約24s/m (50MHz)
約7s/m ,約21s/m (60MHz)
分解能 1cm
ストップ精度 ±3cm
高さ位置検出 エンコーダ検出
支柱材質 グラスファイバ(正四角形103×103mm)(色*白)
アンテナ許容質量 7kg(支柱中心より1m以内)
昇降方式 タイミングベルト方式(タイミングベルト使用)
アンテナ
水平垂直切換え
任意の高さで90°切換え
使用環境 屋外
質量 150kg以下
駆動電源 三相AC200V、 300VA以下
