製作実例集 No.1〜20


  お客様に納品させていただいた弊社製品の一部を、カタログ品、カスタマイズ品を
  含めご紹介いたします。カタログ品のカスタマイズも可能です。お客様のご要望を
  満たすため、弊社技術集団が全力を持って対応させていただきますので、お気軽に
  お問合せください。
  (クリックすると、カタログ品の紹介ページにリンクします。)

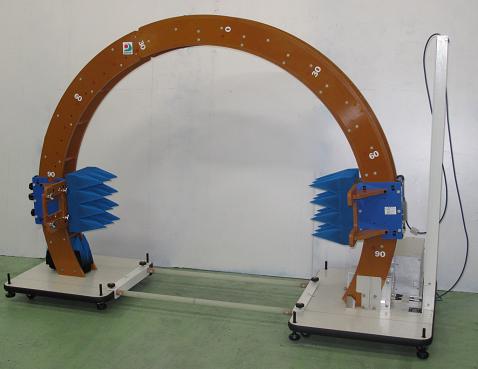

No.20  反射・透過測定システム(フリースペース型 Sパラ測定治具)
反射・透過の測定が可能

送信アンテナ取付部、受信アンテナ取付部
 試料取付部のあらゆる微調が可能

●コンクリート(300×300)等の大きな
 サンプルも支えられます

No.19  EL/VHアンテナアダプタ

□50ステー取り付けタイプ

φ22ロッドアンテナ用

No.18  アンテナタワー
床上1〜4m昇降用

アンテナタワー用同軸ケーブルガイド付き

No.17  ローテーションポジショナ

移動体通信帯域のアンテナの測定、
 円偏波測定、小型アンテナの指向特性
 測定に最適

0.1°分解能


No.16  クランプポジショナ(自動)
●自動タイプのクランプポジショナです。

全長6m、ストローク5m

●2分割可能です。


No.15  3次元垂直面スキャナ

●電磁界分布測定に最適です。

レールが分割できます。
 短いままでも、連結しても使用できます。

No.14 ポジションコントローラ一体型XYスキャナ
●X-Yスキャナのベース部にポジション
 コントローラを固定しました。
 別室のパソコンから操作ができます。

No.13  EL/VHアンテナアダプタ
●アンテナの仰角、偏波を手動で設定できる

●目盛り付きで角度の調整が簡単

No.12  手動SVSWR測定システム
●SBAアンテナの取り付けが可能

●アンテナを床上1m、2mの高さに
 することが可能

●アンテナを水平、垂直に取り付け可能

No.11  自動SVSWR測定システム
●SBA、PODアンテナの取り付けが可能

●アンテナを床上1m、1.5m、2mの高さに
 することが可能

●アンテナを水平、垂直に取り付け可能

No.10  天板サイズが特注のアジマステーブル

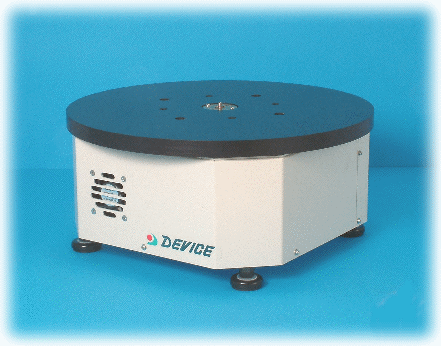

↑標準のDM3321AV1/O
アジマステーブル
(現在は製造中止。
同等品はDM3323AV1/O
耐荷重100kg、天板サイズφ400の
標準製品の
DM3321AV1/Oアジマス
テーブル
に、少し大きいφ550の天板を
取り付けました。

耐荷重は100kgのままですが、少し幅広
サイズの被測定物を乗せられます。


(標準製品で天板サイズがもっと大きい
アジマステーブルもございますが、耐荷重が200kgまたはそれ以上ですので、耐荷重が100kgで十分な場合は、このような使い方ができます。)

No.9 持ち運び、配線が簡単な軽量ベースポジショナ
 軽量約7kgのベースポジショナです。
 バッテリー駆動なので、光ケーブル
 1本のみを配線するだけで、動かすことが
 できます。

No.8  EL/VHポジショナ

●自動でアンテナの仰角、偏波切換が
 可能です。

●メインローブがEUTゾーンから外れない
 ように、アンテナをEUTに向けることが
 できます。

デモ品もあるのでお気軽にお問い合わせ
ください。

No.7  アンテナタワー


 ●床上1〜2m昇降用

 ●
床上1〜4m昇降用

 ●
アンテナタワー用同軸ケーブルガイド
 同軸ケーブルのあばれを防止するガイド
 です。
 アンテナの偏波を切り換えた時、水平
 ステー内の同軸ケーブルがあばれないよう
 アールが付いた筒型の同軸ケーブルガイド
 を製作してみました。


 ガイドは簡単に回転する構造になって
 いますので、同軸ケーブルの負荷による
 損傷を軽減できます。

No.6  キャスター付き低反射測定机
移動がスムーズにできるようにキャスターを
取り付けました。ストッパー付きなので安心です。



●全体の大きさ
 1500(W)×1000(D)×800(H)mm

●搭載許容質量 100kg以下

●低反射の発泡材で製作しました。

●中央にEUT用のケーブル通し穴が
 開いています。

No.5  直径1.2m 据置型アジマステーブル
中央に、取り外し可能な通電ランプ付
テーブルタップを取り付けました。


●ロータリージョイント付き

●速度 0.2〜4rpm

No.4  EL/VHアンテナアダプタ
これからの放射エミッション測定用として
考えたアンテナアダプタです。


●アンテナの仰角、偏波を手動で設定できる

●目盛り付きで角度の調整が簡単

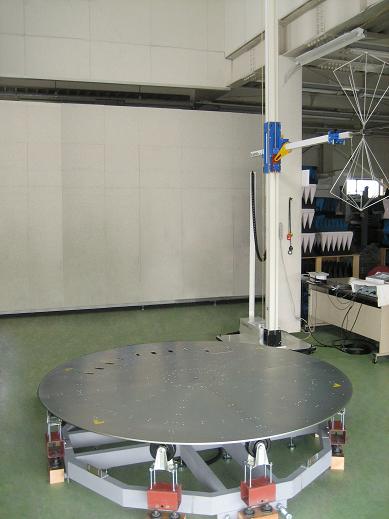

No.3  EMC測定用アンテナタワー・ターンテーブル


ターンテーブルのカタログ品はコチラ
アンテナタワー ・・・ 床上1〜4m

ターンテーブル ・・・ 直径1.2m 埋め込みタイプ

No.2  軽量アンテナポール
軽量で持ち運びの簡単さにこだわりました。

●軽量で反射しにくい、ガラスエポキシ
 樹脂材を使って製作

●高さ調整がしやすい目盛り付き

●キャスター付きで移動がスムーズ

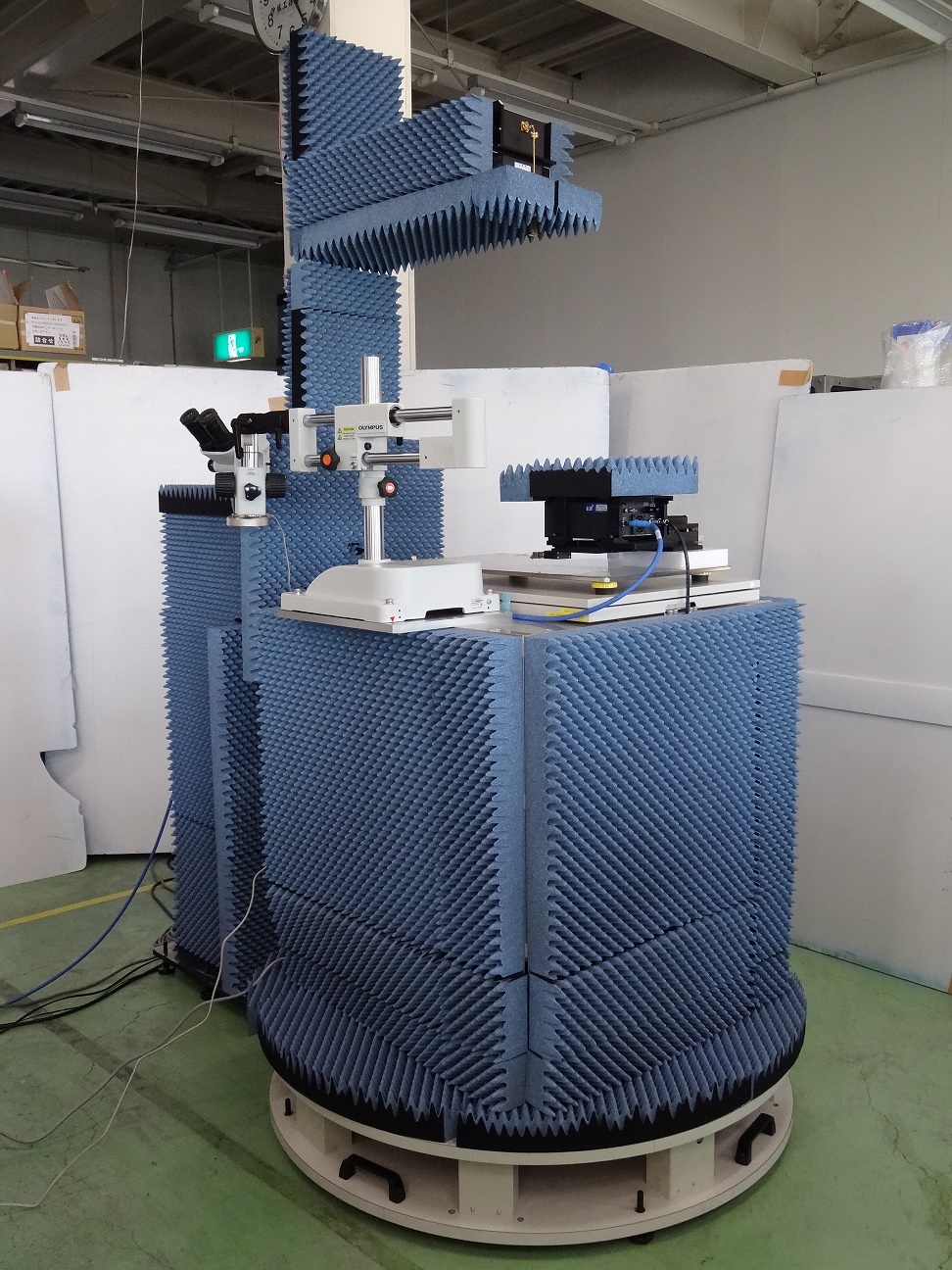

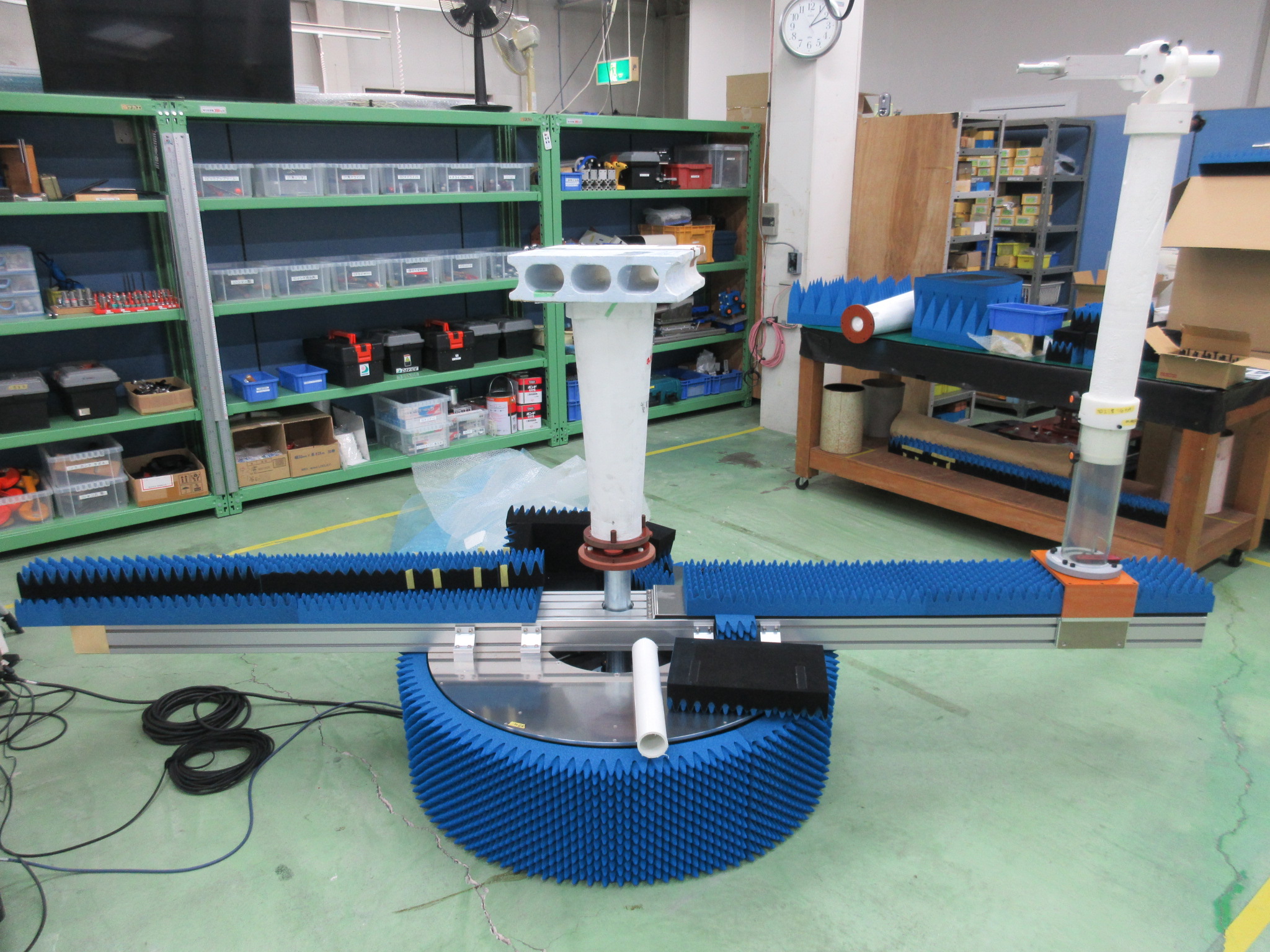

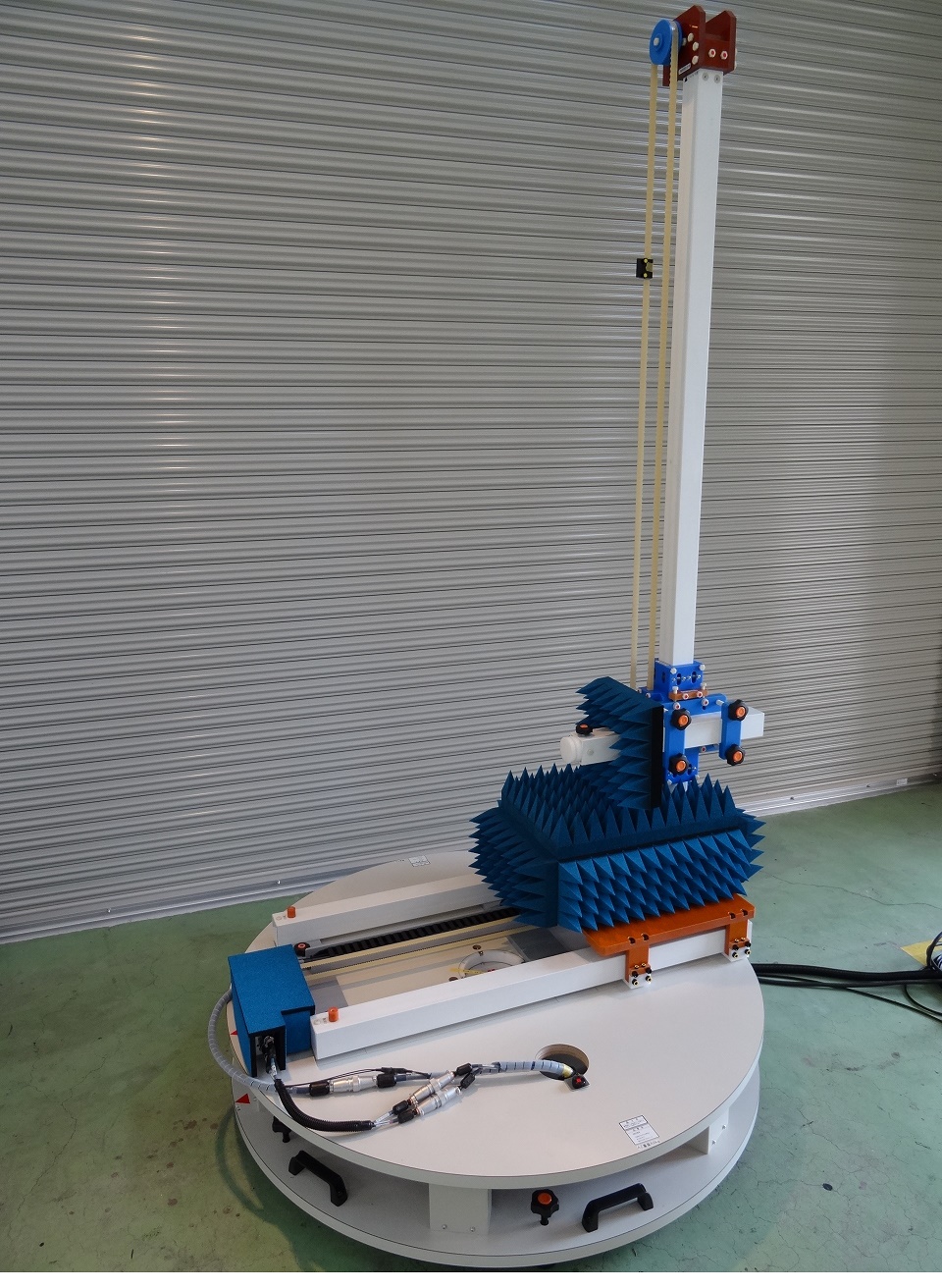

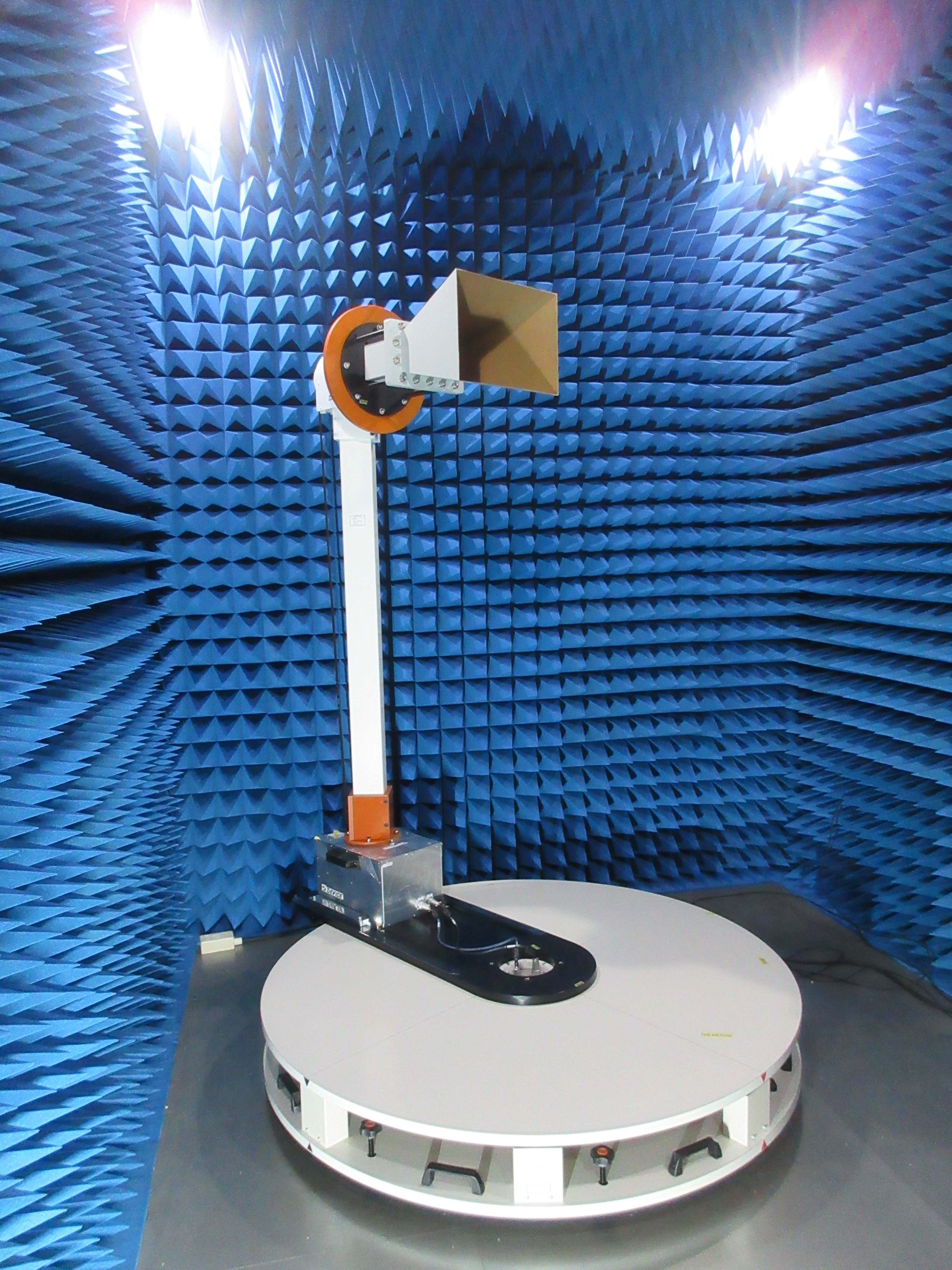

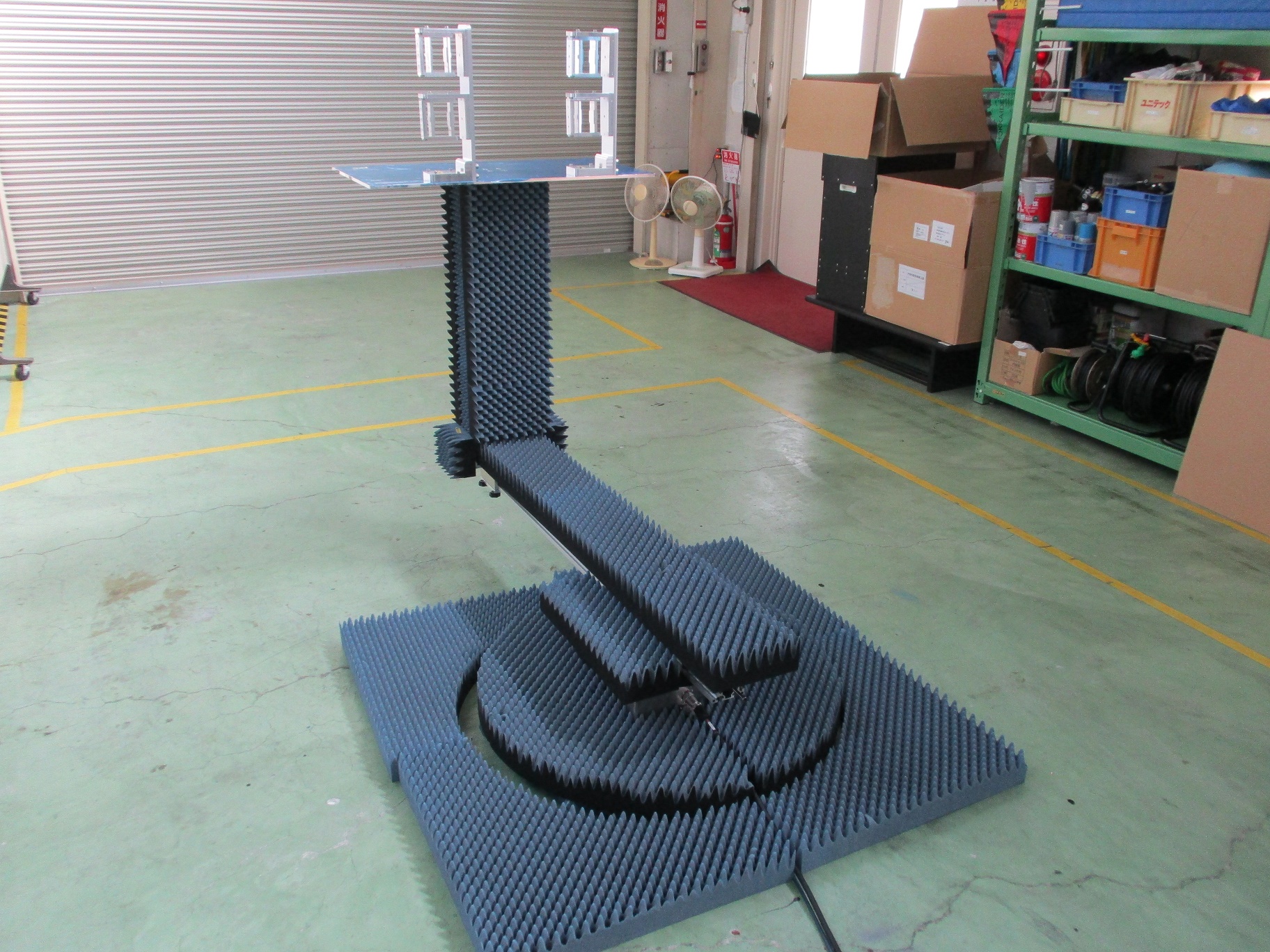

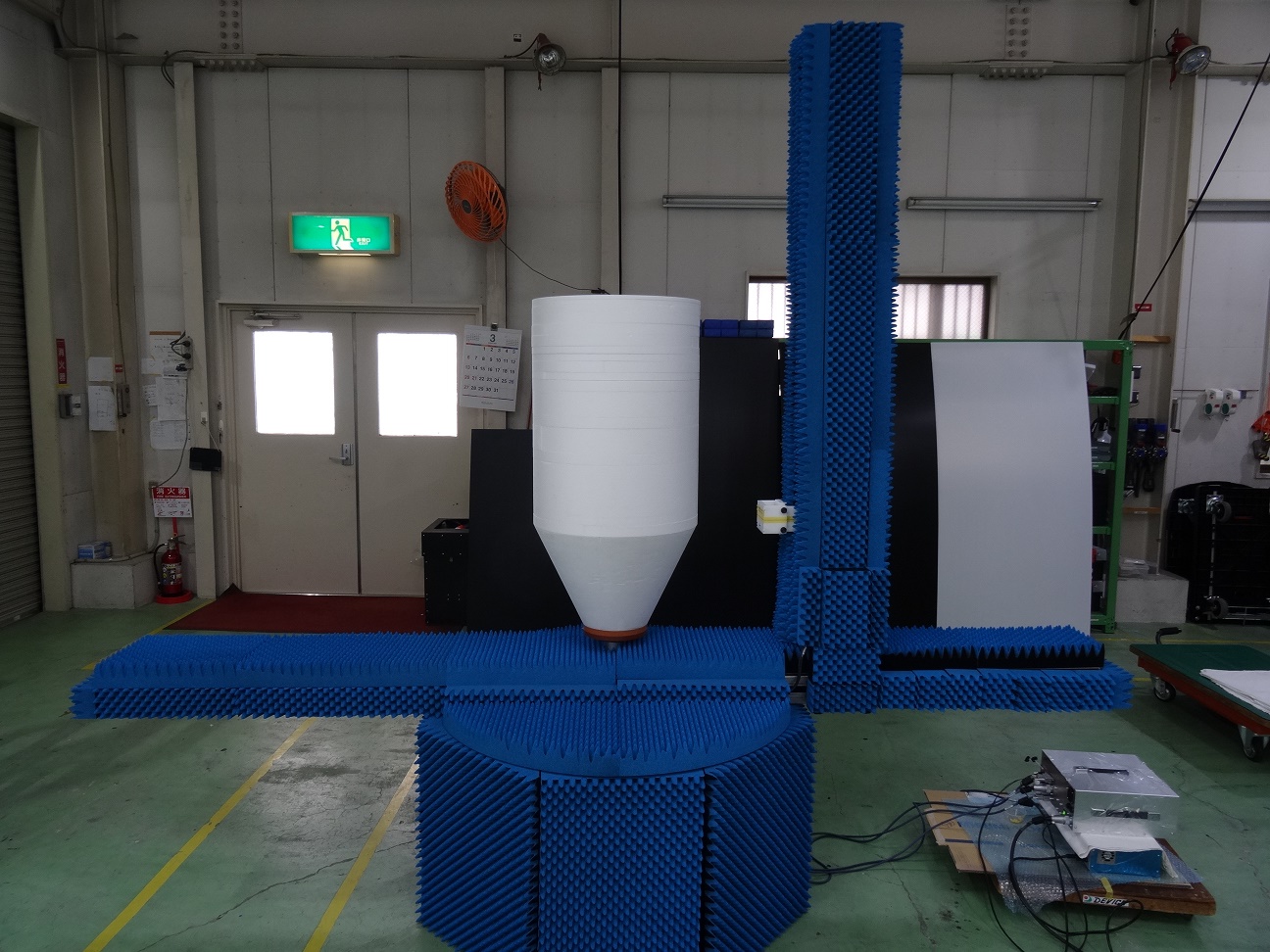

No.1  大型スフェリカルスキャナ
車載アンテナ測定用として製作しました。

●アンテナを水平、垂直、仰角方向に
 動かせ、偏波切換も可能

●ターンテーブルと組み合わせると
 大型球面の3次元測定が可能
