製品案内

大型スフェリカルスキャナ 垂直面/水平面スキャナ

車両丸ごと測定




DW3429AV1/O 大型スフェリカルスキャナ

●XY仰角の3軸制御によりアーチの軌道を描き
 ターンテーブルと組み合わせると大型半球面
 の3次元測定が可能
●車載アンテナの測定に最適
●偏波切換、円偏波測定が可能
●分解能:1mm
●高さ:約180o
●暗室にあわせて移動距離カスタマイズ可
●国内/海外の自動車部品メーカーに多数納品実績あり
カタログ

屋外測定/持ち運び容易(バッテリ/光仕様)







DW3441AV1/O-BA 水平面スキャナ

●バッテリー駆動なので電源100V不要
●分解可能、組立/持ち運び簡単
●分解能:1mm
●バッテリー稼動時間:4時間のフル充電
  約5時間稼働(測定環境/測定条件による)
●AC電源ユニットを使用すれば、
 100Vでも動作可能(オプション)

カタログ

室内空間分布測定に大活躍

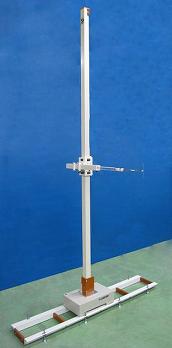

DW3421AV1/O 垂直面スキャナ

●分解能:1mm
●広範囲の3次元電磁界分布測定が可能
(2次元測定用もございます)
●駆動部は吸収体で囲い、電波の影響を軽減
●納品後レールの延長可能
●各アンテナ用アダプタご用意しております
●暗室にあわせて移動距離カスタマイズ可



カタログ

水平面測定用







DW3474AV1 水平面スキャナ

●分解能:1mm
●広範囲の3次元電磁界分布測定が可能
(2次元測定用もございます)
●電波反射の少ない非金属性
(架台:FRP樹脂、ポジショナ:フェノール樹脂)
●各アンテナ用アダプタご用意しております
●暗室にあわせて大きさカスタマイズ可



カタログ

卓上測定用







DW4474AV1 卓上型水平面スキャナ

●分解能:1mm
●2次元電磁界分布測定が可能
●スキャナ側に電波吸収体付
●各アンテナ用アダプタご用意しております
●卓上にのせられる範囲でカスタマイズ可



カタログ
