偏波切換ポジショナ アンテナポール
1.自動偏波切換(高さ固定タイプ)
2.手動上下/自動偏波切換タイプ
3.水平/垂直及び任意角度で停止(円偏波測定/自動偏波切換に最適)

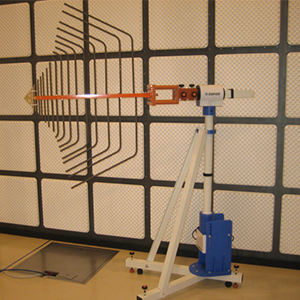

DW3211A1/O アンテナ自動偏波切換装置 ●非金属の支え部で電磁波の反射の影響が少ない機構です ●0°と90°切換のみ(任意の角度停止なし) ●精度:±0.3° ●アンテナ偏波切換時間:約4.5秒 ●アンテナ搭載許容質量:7kg以下 (アンテナ位置が支柱中心より1m以内で回転の中心にある場合) ●キャスター付 ●GPIB制御 ●高さは1000o OR 1500oで25mmピッチで±100mm調整可能 (手動) ●光ケーブル仕様 ●電源100V カタログ |
2.手動上下/自動偏波切換タイプ
|
DW3212A1/O 偏波切換ステー ●下向きに偏波切換可能 ●電磁波の反射の影響が少ない機構 (非金属でコンパクトなデザイン) ●アンテナ偏波切換時間:約4秒 ●アンテナ搭載許容質量:2g以下 ●軽量/キャスター付 ●GPIB制御 ●光ケーブル仕様 ※アンテナポールは含まれておりません カタログ |
3.水平/垂直及び任意角度で停止(円偏波測定/自動偏波切換に最適)
|
DW4452AV1/O 偏波切換ポジショナ ●分解能:0.1° ●可変速:約3~60rpm ●円偏波、軸比測定に最適 ●アンテナ搭載許容質量:3g以下 ●サーボ機能によりオーバーラン動作軽減 ●GPIB制御 ●ロータリーコネクタ(18GHz OR 40GHz)取付で無限回転が可能(オプション) カタログ |
4.上下自動で偏波切換は手動タイプ

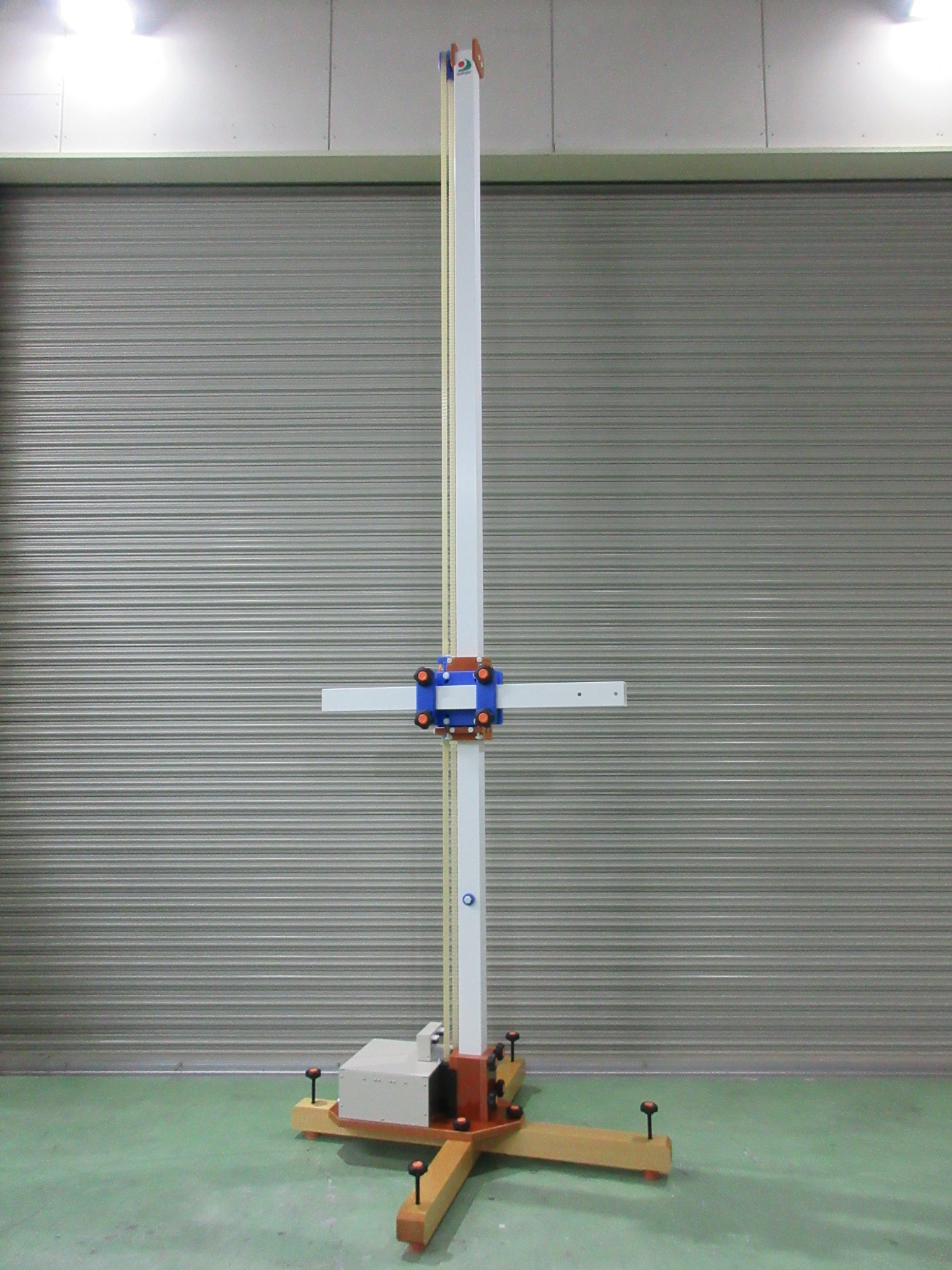

DW3224V1/O アンテナポール (ポジションコントローラから制御) ●1〜4m昇降(高さカスタマイズ可能) ●昇降速度:約5〜50mm/sec ●1o分解能 ●ストップ精度:±2mm ●耐荷重:7kg(支柱中心より0.3m以内) ●質量:約27kg ●光ケーブル仕様 ●電源100Vケーブル |
5.上下偏波切換ともに手動タイプ(手巻き)
|

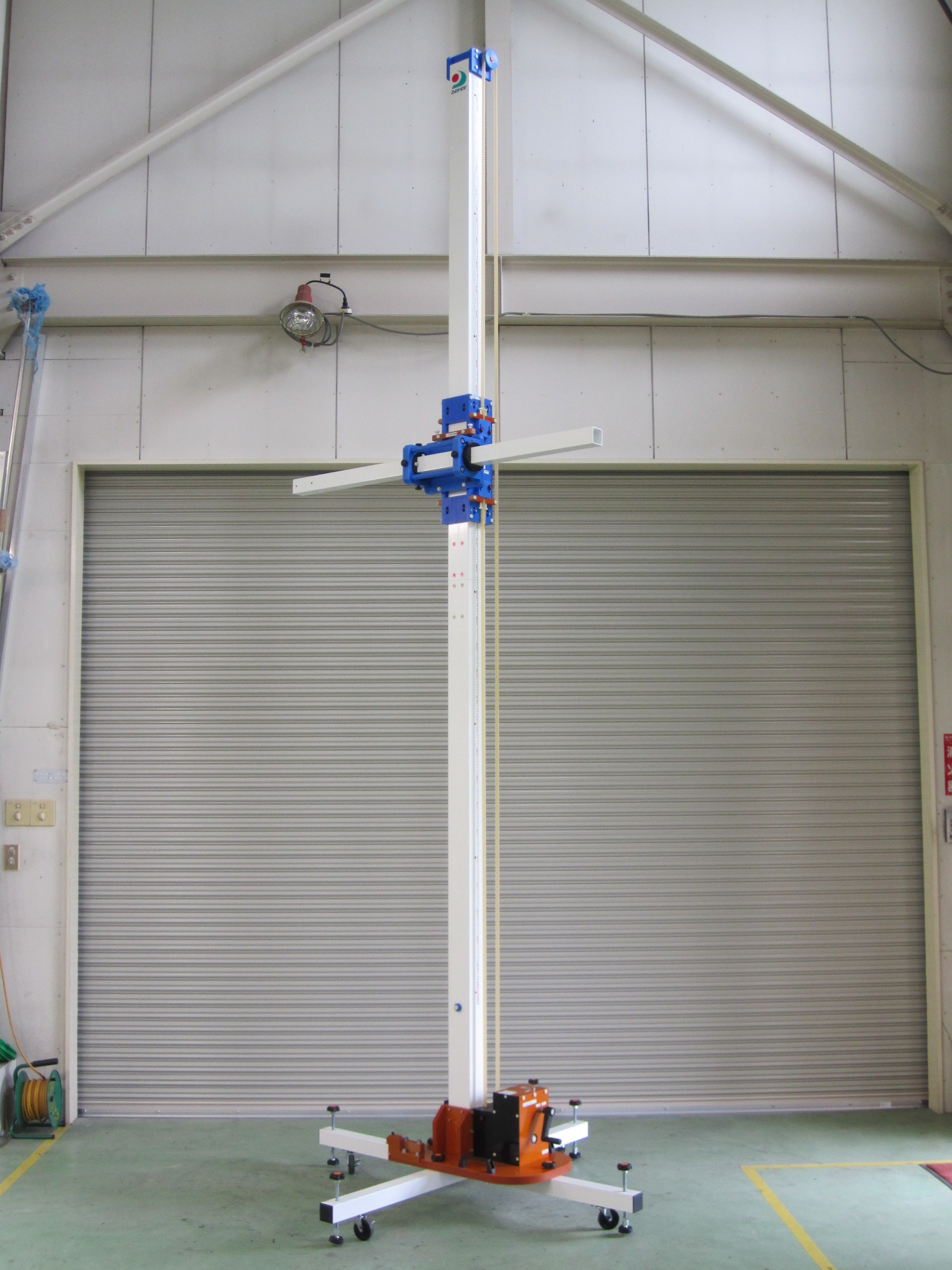

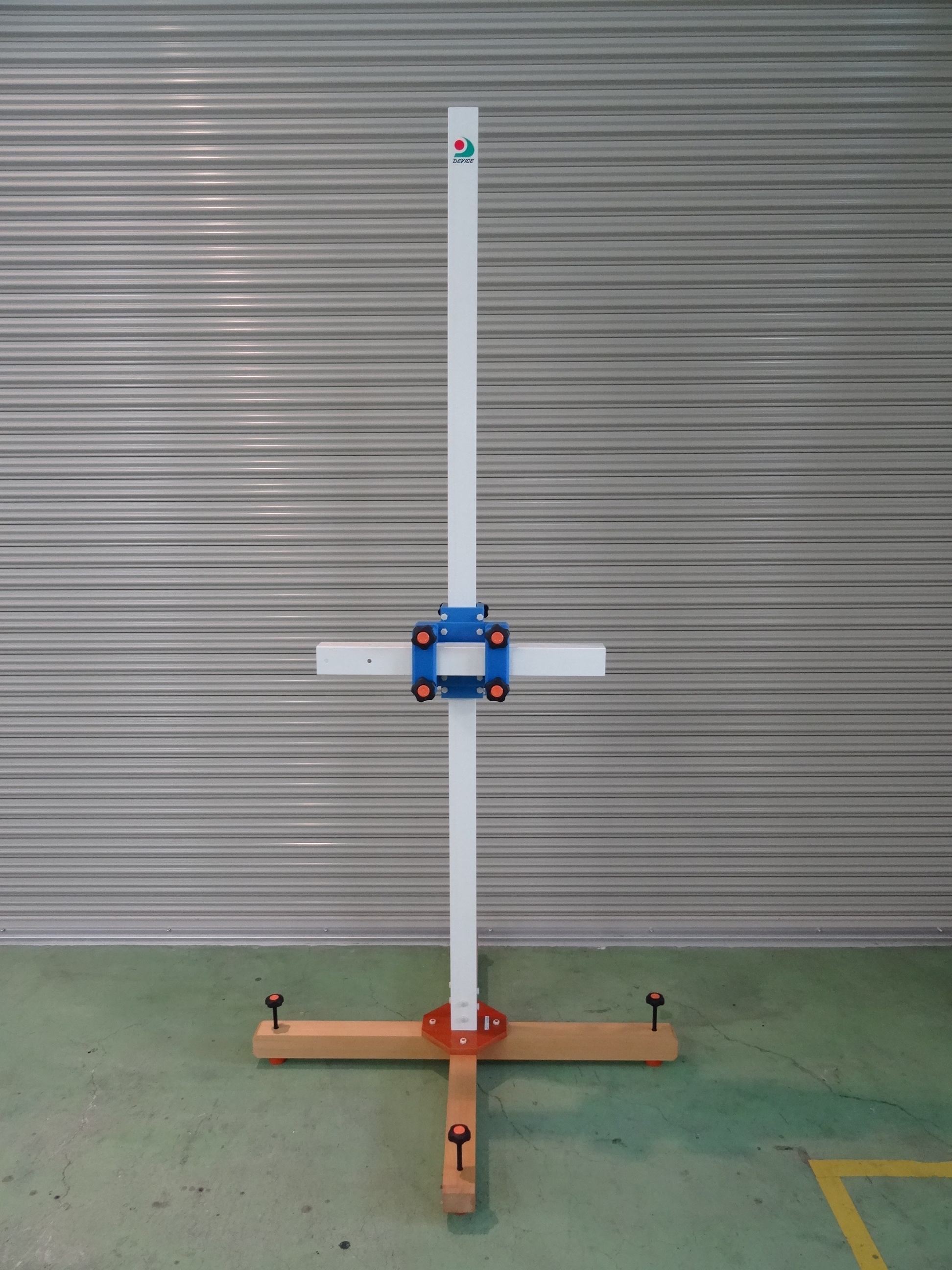

D2223B アンテナポール ●1〜4m昇降(高さカスタマイズ可能) ●メジャー、スライダー落下防止ストッパー付 ●支柱分割可能 ●耐荷重:5kg(支柱中心より0.3m以内) ●質量:約20kg ●オプションでキャスター取付できます ●手巻きなしVerのポール(D2221C)もご用意しております |
6.試料支えポール(FRP製 丸棒タイプ)
|

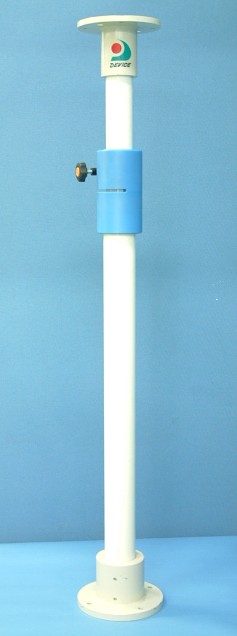

D2221E アンテナポール ●材質:FRP、MCナイロン、塩化ビニール ●全高:約1.8m(高さカスタマイズ可) ●耐荷重:10kg(支柱中心より4cm以内) ●質量:約5kg |
