製作実例集 No.41〜60


  お客様に納品させていただいた弊社製品の一部を、カタログ品、カスタマイズ品を
  含めご紹介いたします。カタログ品のカスタマイズも可能です。お客様のご要望を
  満たすため、弊社技術集団が全力を持って対応させていただきますので、お気軽に
  お問合せください。
  (下記に掲載した製品の画像をクリックすると、カタログ品の紹介ページにリンク
   します。)





No.60 球面電磁界測定システム


●高精度な全球面測定が可能です。

●パソコンの取付、ダイポールアンテナの取付が
 可能です。

●支柱部、パソコン固定部、アンテナ固定部は
 低誘電率の材料を使用した低反射構造です。

No.59 平面走査システム
●平面(X軸、Y軸)の走査が自動で可能です。
(1.3m×1.3mの範囲の走査が可能)

●床上約0.7mのポールを取付けられます。

No.58 バッテリーアジマス
●バッテリー駆動が可能です。AC電源の使用も
 可能です。
 バッテリーとAC電源のどちらを使用するかを
 スイッチで切り換えできます。

(ポジションコントローラもバッテリーと
 AC電源をスイッチで切り換えできます)

No.57 アンテナ固定用三脚 EUT支え板付
●ねじ穴にテーブル(樹脂製の板)を取付けた
 ことで、比較的大きな EUTも載せられます。
 (EUT固定用ひも付)

●全伸寸法 約1.5m(床上0.7m〜1.5mの高さの
 伸縮が可能)

●樹脂製

●水準器付なので水平出しが簡単

No.56 ローテーションポジショナ
●0.1°分解能

●ロータリーコネクタを取付けて無限回転可能

No.55 アンテナ測定システム(5軸の自動制御可能)
●3次元垂直面スキャナ(XYZ)のZ軸の水平
 ステーの先に、EL/VHポジショナが付いた
 5軸の自動制御が可能なシステム

No.54 アジマステーブル(天板1.2m床置きタイプ)


●天板直径1.2m

●ロータリーコネクタ、EUT用中央コンセント付き
(AC100V・AC200V)

●耐荷重200kg

No.53 手動SVSWR用ポジショナ(CISPR6-1-4に対応)
●材質は発泡スチロールを使用

●支柱部はスライドするだけでアンテナの
 位置決めが可能

●測定ポイント 0cm、2cm、10cm、30cm、
 40cmの目盛り付き

No.52 ノイズ対策支援システム


●移動が容易なように、キャスター取っ手付きの
 アンテナタワー。取っ手は取り外しが可能です。

●ターンテーブルは直径1.5mの埋め込みタイプ

No.51 アンテナ自動偏波切換装置
●床上高さ1000mm (±25mmピッチ)
(標準品の床上高さは1500mm)

●自動でアンテナの水平・垂直偏波切換が
 可能

No.50 アンテナ測定支援システム


●手巻きタイプのアンテナポール

●直径1.2mのターンテーブルの上に発泡台
 を固定できます

●ホーンアンテナを水平、垂直にできる、
 発泡製のアンテナアダプタ付き

No.49  反射測定支援システム
●暗室のサイズに合わせてカスタマイズが
 可能

水平・垂直偏波の併用が可能な、
 クロスV型ダイポールアンテナ
 (周波数800MHz〜4GHz)
付き

●アンテナを乗せる発泡製のポール付き
(台数のカスタマイズ可能)

●アンテナ位置の移動が可能な円レール付

No.48  発泡台(発泡スチロール)
●テーブルに取り付けられる、固定ノブ付き

●持ち運びに便利な切り欠き付き

●ケーブル通し用の切り欠き付き

●EUTを固定する、EUTホルダもご用意可能

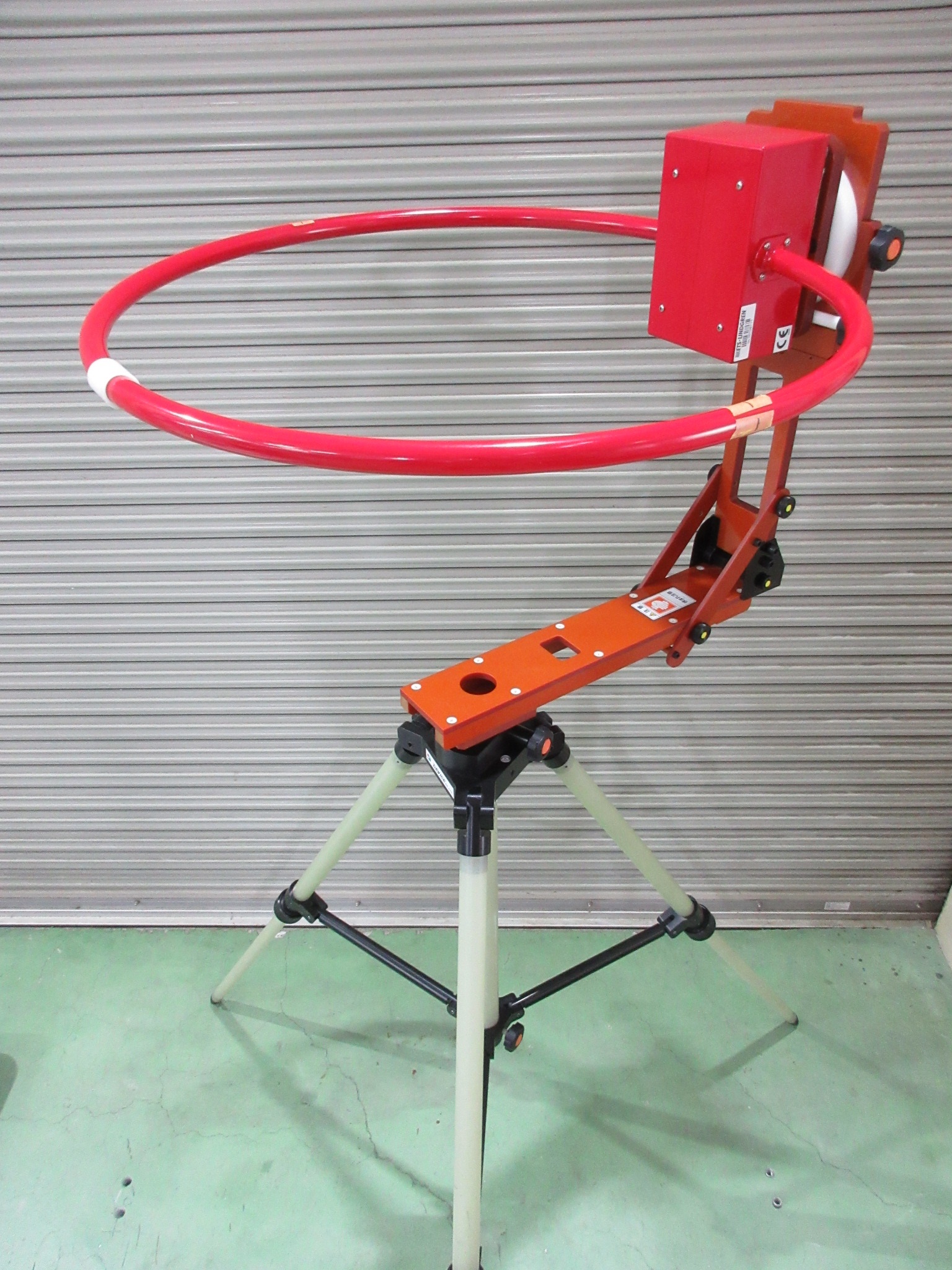

No.47 EL/VHポジショナ(ボアサイト測定)
●GHz帯域の放射エミッションアンテナ
 チルト(仰角)測定用として最適

●ログペリアンテナを取り付け可能
(アダプタを変えれば、他のアンテナも
 取り付け可能)

●メインローブがEUTゾーンから外れない
 ようにアンテナをEUTに向けられます

No.46 1200Wh リチウムイオンバッテリー蓄電池(インバータ内蔵・充電器付)
●屋外測定用に!電池容量 1200Wh

●10時間充電

●出力 AC100V  ●入力 AC100V

●コンセント 2個

●質量 約32kg ●サイクル 5000回以上
(約1.3Aの消費電力時)

屋外向け断熱塗装済み

●キャスター付

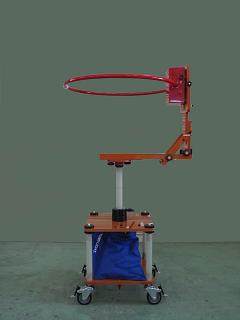

No.45 EL/VHアンテナアダプタ
●手動でアンテナの仰角調整、直線・偏波
 切換
が可能です。

●ロッドアンテナの取り付けが可能です。
 ホーンアンテナの取り付けができる
 アダプタもございます

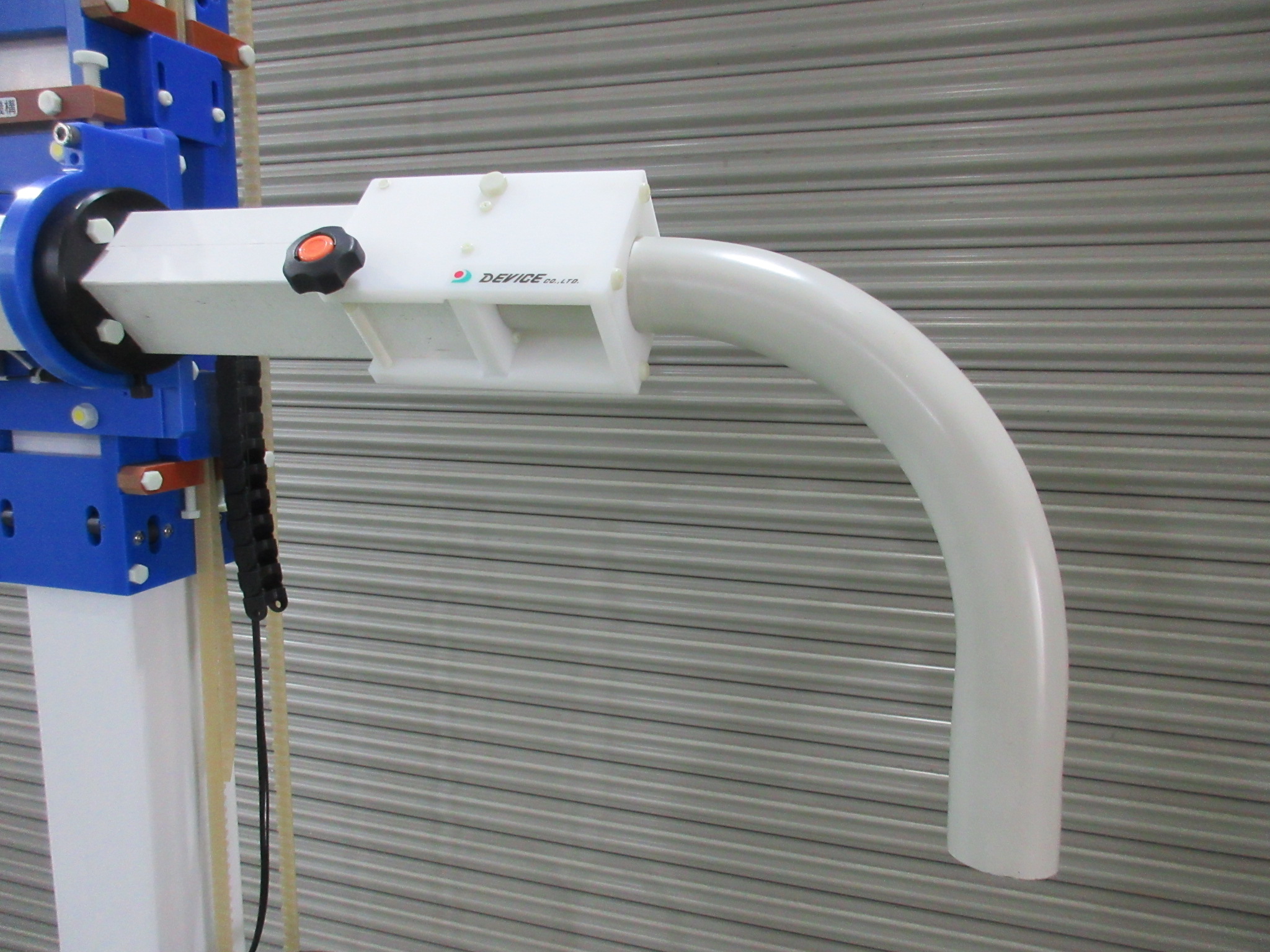

No.44 測定用治具
手動のハンドルを回すと、レールの上の
 発泡性の架台とアンテナポールの距離を
 変えられます。

●反射しにくい素材でできています。

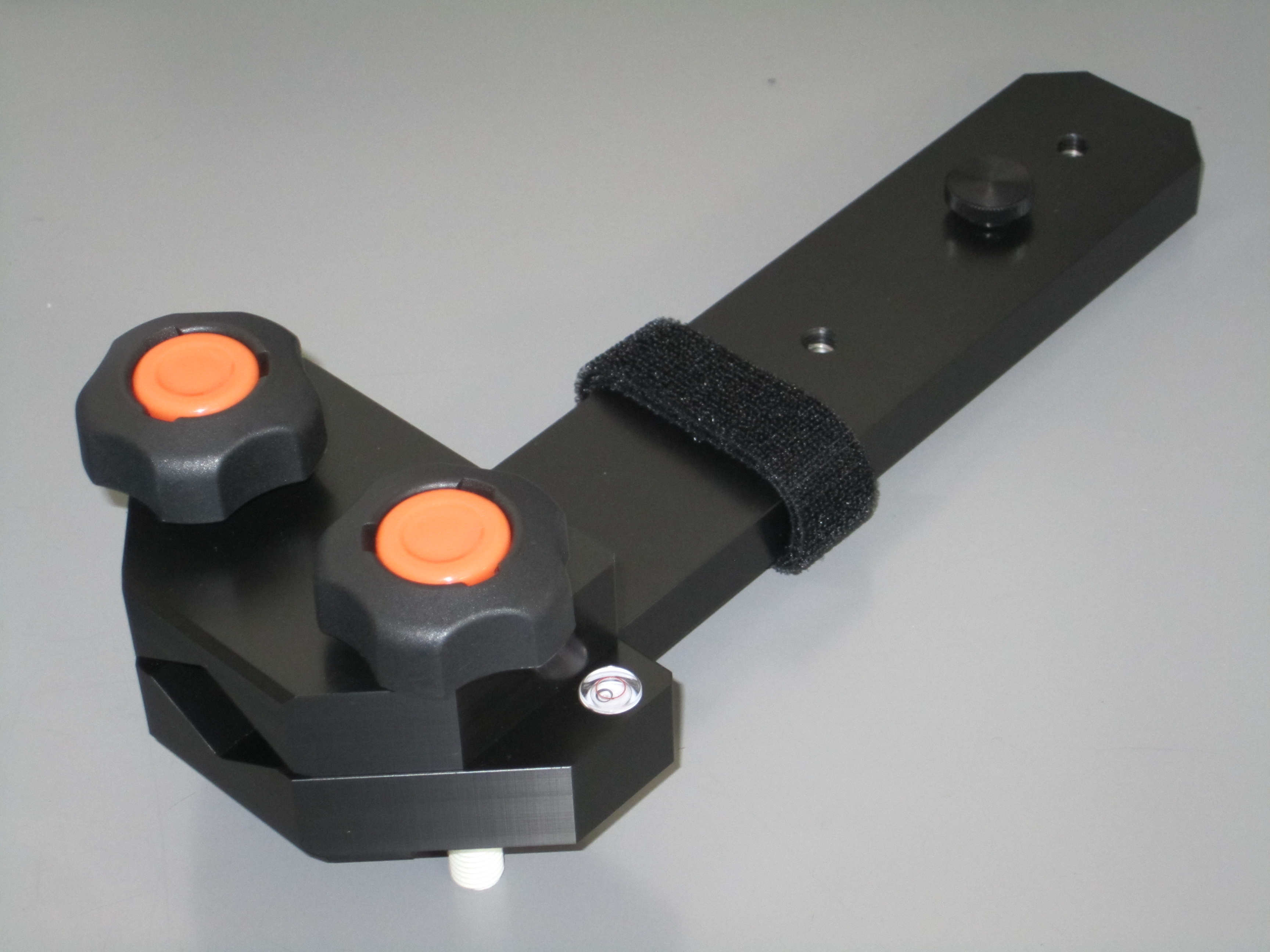

No.43 EL/VHアンテナアダプタ
●手動でアンテナの仰角調整直線・偏波
 切換
が可能です

No.42 クランプポジショナ(自動タイプ)
●自動タイプのクランプポジショナ

●全長6m、 ストローク5m

●キャスター付き、2分割可能なので、
 収納、持ち運びにも簡単です。

No.41 アンテナポール(手巻きタイプ)
●手巻きのハンドルを回すと、高さを
 変えられます。
