製作実例集

製作実例集 発泡系


納品実績の一部をご紹介します

No.1 低反射測定机(スリッドあり)


●天面に溝加工してあります

●全国に発送できます。お気軽にお問い合わせください

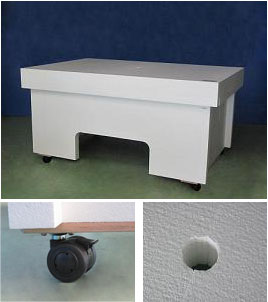

No.2 低反射測定机(キャスター付)


●1500(W)×1000(D)×800(H)mm

●搭載許容質量 100kg以下

●一人で容易に移動できます(キャスターはオプション)

●中央にケーブル通し穴あります

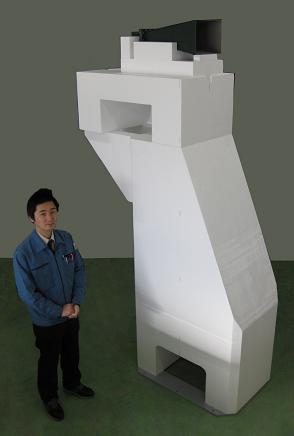

No.3 特注支柱(約3m)


アンテナ支え台です。

●各種ホーンアンテナ取付可能。水平/垂直偏波どちらも対応しています

●高さがある発泡ブロックもご用意しております。

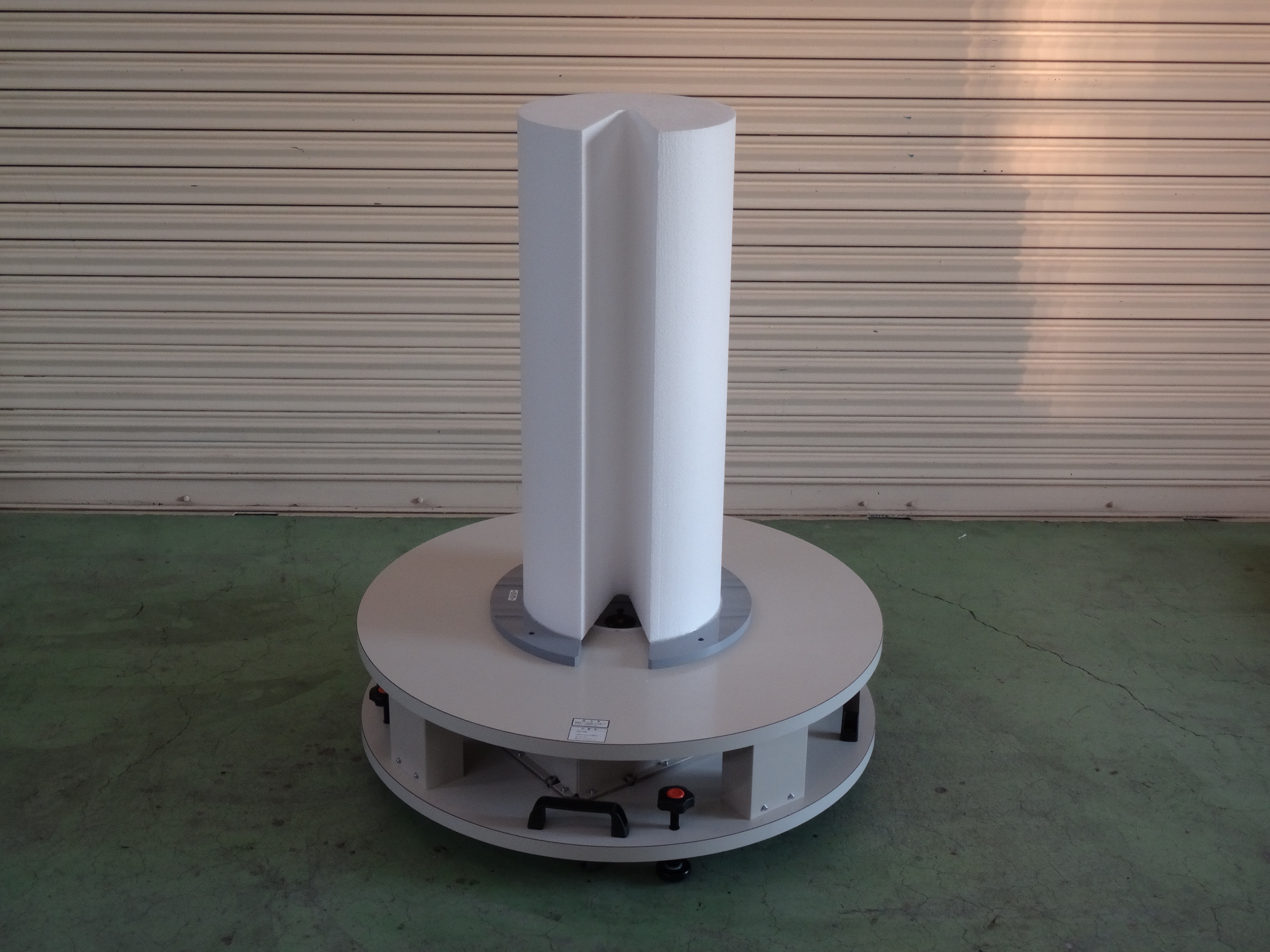

No.4  円柱発泡台


●アジマステーブルへ取付できます

●ケーブル通し用の切り欠き穴あり

●EUTホルダもご用意できます

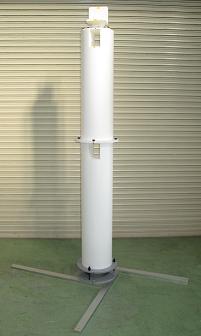

No.5 円柱発泡台(2分割)


●上部に試料を固定できる、床上全高2.5mの発泡ポールです。(2分割して使用も可能)

●ポールの側面には同軸ケーブルを這わせられる溝があります。

●Φ2.0mのターンテーブルに取り付けられる機構です。


No.6 円柱発泡台(高さ調整可/電波吸収体サンド)


●20cmの高さ調整機構が付いた円柱状の発泡台です。

●直径600mmのアジマステーブルに載せるのに最適なサイズです。

●下側からの反射の影響を和らげるため、厚さ約6cmの電波吸収体を発泡ポリスチレン材でサンドしています。(青い部分が電波吸収体)

●円柱の中心にはケーブル類を通せるようにφ30の穴が開いています。

No.7 円柱発泡台&アンテナアダプタ


●円柱状の発泡台を直径800mmのアジマステーブルに固定できます。

●発泡台の中央にはケーブルを通しやすくするため穴が開いています。

●発泡台には発泡製のアダプタにてホーンアンテナを固定できます(水平、垂直用)

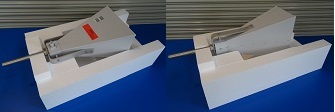

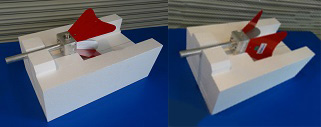

No.8 アンテナアダプタ



●1つのアンテナアダプタで水平偏波、垂直偏波の共用が可能です。

●発泡スチロールは電波の影響を受けにくいです。

●各種アンテナ用に製作可能です。

No.9 低反射測定台




●天板中央には電源ケーブルを通せる穴が開いています。

No.10 低反射測定台



●CISPR32対応机、2.0mターンテーブル用

●測定机の側面をターンテーブル中心に置いた時に机の脚がターンテーブルからはみ出ない様に加工しています。

●1500(W)×1000(D)×800(H)mm

●発泡ポリスチレン製

No.11
工事中
